防火门:图解构成、等级分类、规范设置要求......全是干货!

来源:图图规范日期:2022-02-23
 更多精彩,关注图图规范”

1
防火门的概念及作用



防火门通常是指设在楼梯走道、电梯间、电缆井、排烟道等等一些封闭场所的门。


防火门起的作用就是在一定时间内能满足耐火稳定性、隔热性,可以阻止火势蔓延及扩散,确保人员疏散是消防工作中必不可少的设备。


2

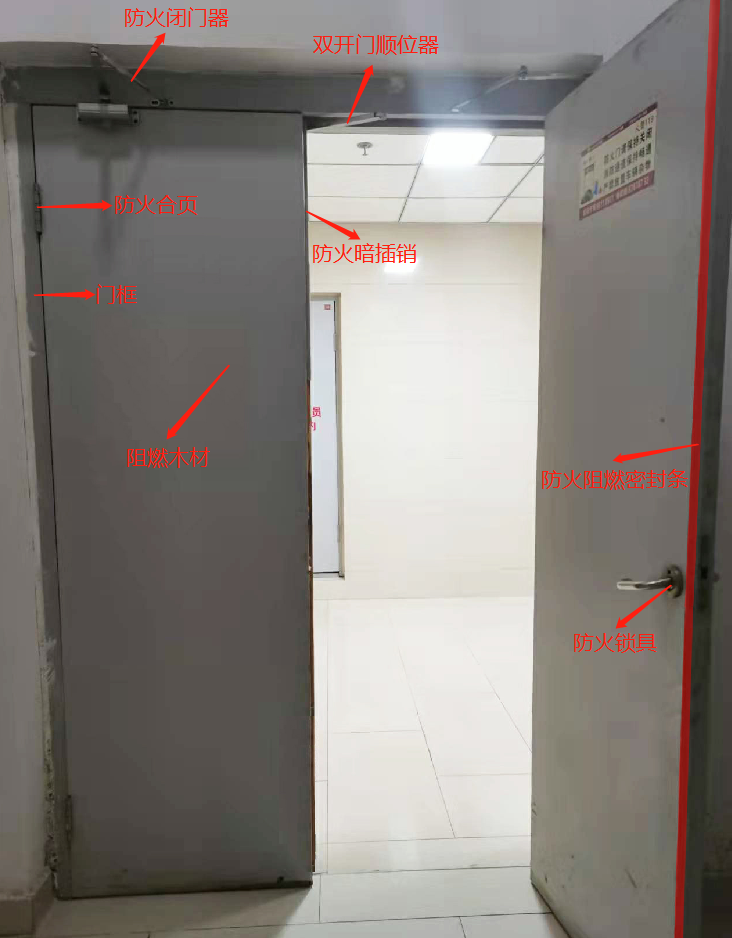

防火门图解构成



防火门是由门框、面板(内填充隔热材料)、防火五金配件、电磁门吸等部件组成。门扇通过合页连接形成,门上配置闭门器、防火锁,双扇门还加装暗插销(装在固定扇一侧)和顺位器,以防门扇中缝的搭叠。与常开防火门联动的有火灾探测器和火灾联动控制系统。

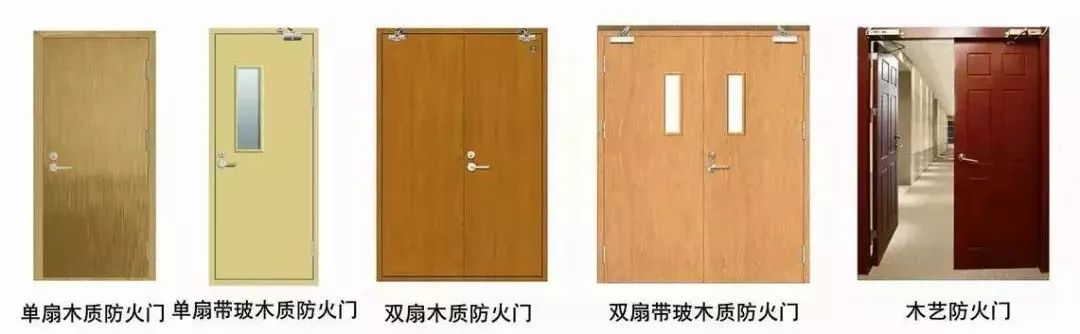

木质防火门


1、防火材料


防火门门扇内填充对人体无毒无害的防火隔热材料.


市场上填充物大致有无机防火芯板,珍珠岩,磷镁芯板,硫化镁等。

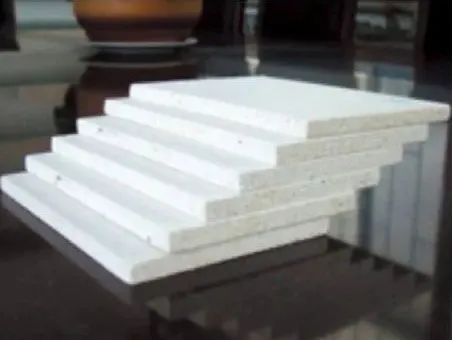

珍珠岩防火门芯板


珍珠岩防火门芯板采用膨胀珍珠岩为主要原料,与一定比例的无机高黏合剂和化学添加剂混合,经过一整套工序加工而成。由于采用的膨胀珍珠岩是天然珍珠岩矿砂,经1300℃以上高温瞬间膨胀而成的、结构呈中空蜂窝状的颗粒球形体,因此制成的防火门芯板是一种天然绿色环保的理想产品。

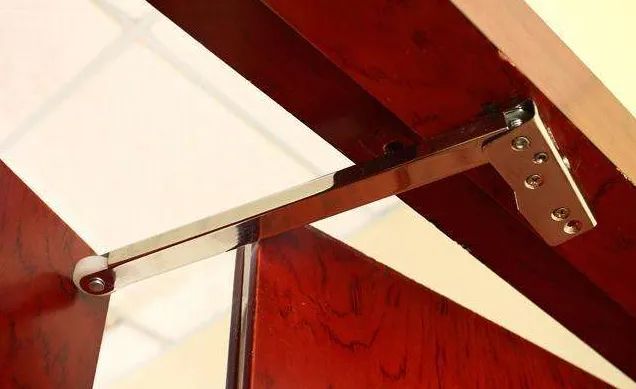

2、顺序器(顺位器


双扇防火门应具有按顺序自行关闭的功能,配合闭门器使用,控制双开门先后关门顺序。



防火门无法确保双扇防火门能正确按顺序关闭 ,容易产生门隙问题,无法达到有效隔阻烟火的设计要求,让门按左右顺序关上,如果右边那扇先关上,顺位器顺序器就会顶住,让左边那扇防火门压下顺位器顺序器并先关上门,右边防火门再按顺序关上。


双扇防火门通过安装顺位器顺序器,保证左边防火门能先行关闭,右边防火门随后关闭,双扇防火门才能确实有效隔阻烟火。

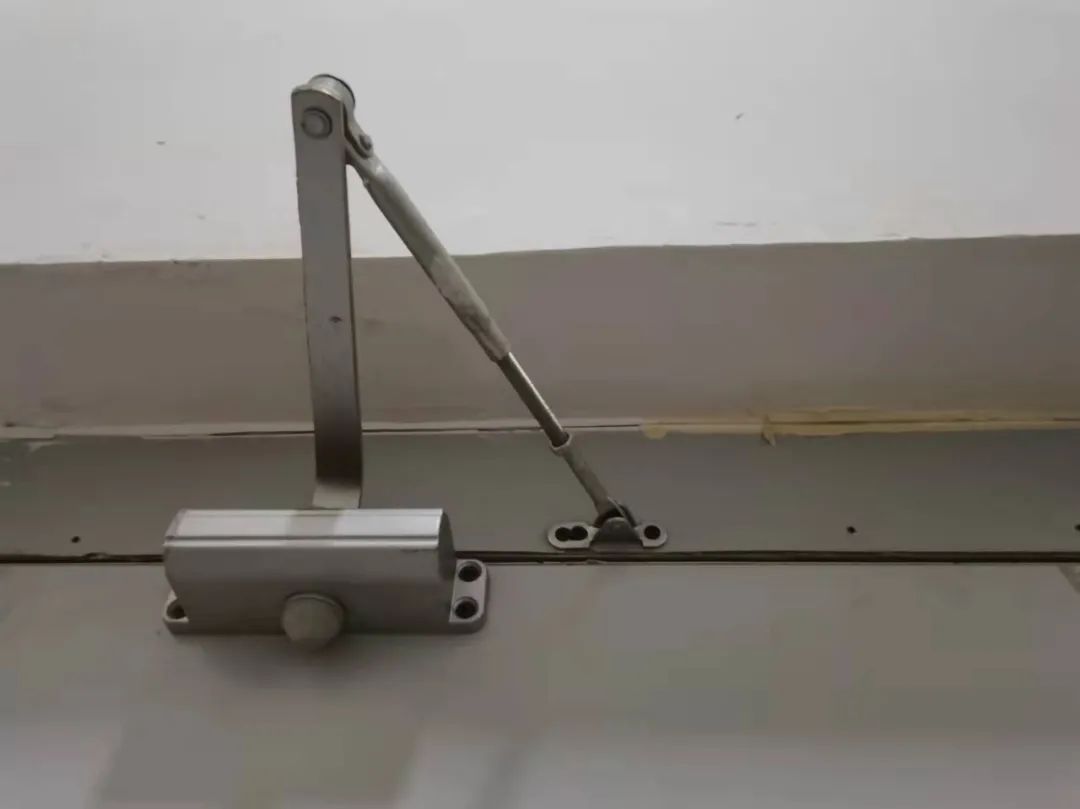

3、闭门器


防火门应安装防火门闭门器,或设置让常开防火门在火灾发生时能自动关闭门扇的闭门装置(特殊部位使用除外,如管道井门等)。防火门闭门器应经国家认可授权检测机构检验合格;自动关闭门扇的闭门装置,应经国家认可授权检测机构检验合格。



普通闭门器:分为定位闭门器跟不定位闭门器。


定位闭门器,门扇开启到90°可以停门,需要手拉一下才能关回来。(一般均为常开门用)


不定位闭门器,门扇无论开启到什么角度,门都会自动关回来。不定位闭门器可以开到120°~180°。(一般均为常闭门用)

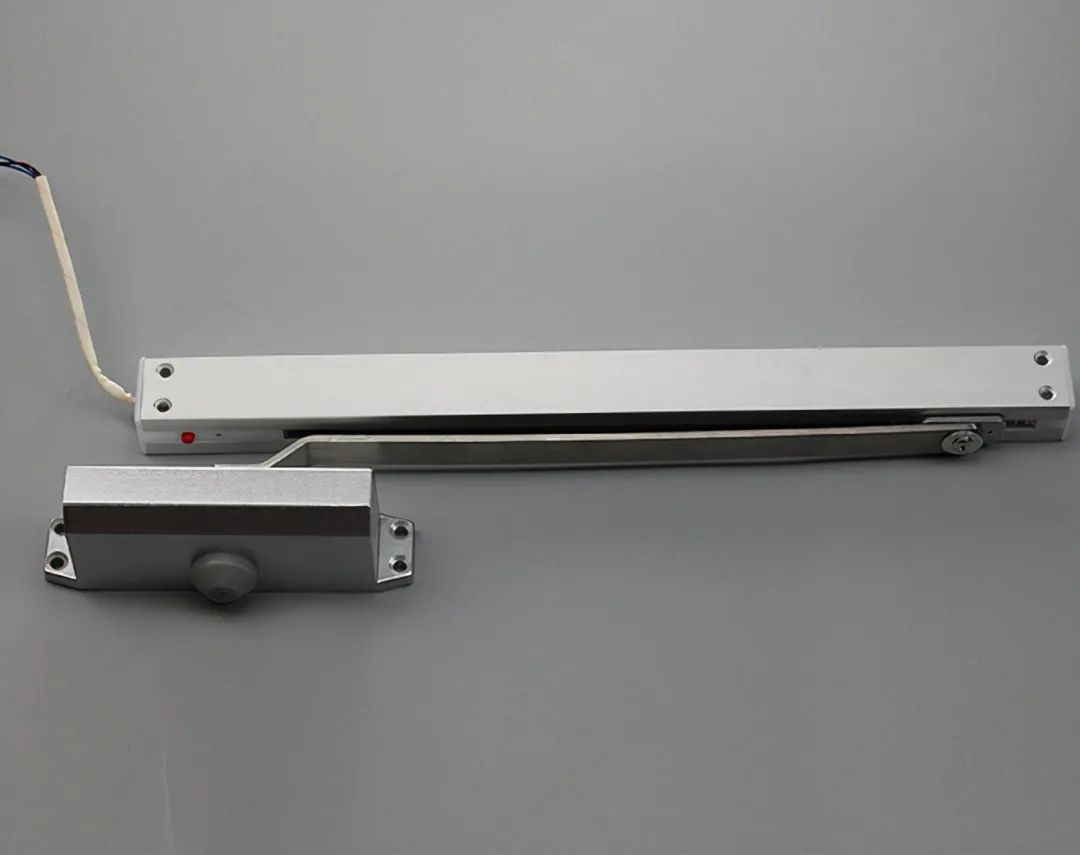

4、电动闭门器



电动闭门器:分为常开和常闭。


A.1电动常开闭门器:常开防火门平时呈开启状态,火灾时自动关闭。由于平时保持开取状态,使人员通行便利,在火灾情况下能自动关闭,起到隔烟阻火作用。从而解决了防火门平时关闭给人员通行带来的不便,以及防火门因经常关闭而造成的人员损坏。同时保证了消防安全。因此在商场,医院,酒店等人员密集的地方应设置常开防火门。平时呈开启状态,发生火灾传感器就控制电动闭门器自动关闭。关注图图规范


B.2电动常闭闭门器:常闭门一般在不影响人员疏散的地方。以及消防控制室,消防水泵房,设备机房等,人流量固定的地方,均为常闭防火门。常闭门一旦打开电动常闭闭门器就会把信号传到消防控制中心。管理人员就会马上知道。


C.3常开门装电动闭门器就可以了,常闭门装门磁开关就可以了。不需要同时装。

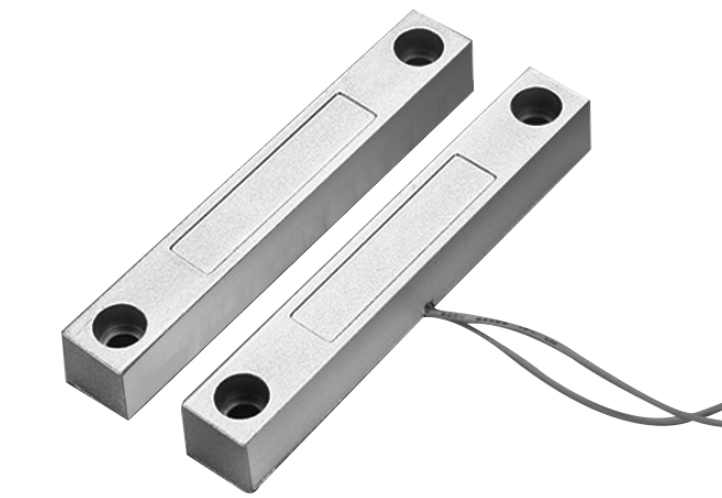

5、门磁开关


门磁开关:分常开常闭两种


常开门磁开关功能,在门开启状态下门磁开关通上电。一旦常开门被意外关闭门磁就会把信号传给报警系统,警报就会发出声音。


常闭门磁开关功能,一般都是用在常闭防火门上。而且用的比例是最多的,常闭门平时呈关闭状态。如果有人把门打开门磁开关感应不到磁性,就会把信号传给报警系统,警报就会发出声音。

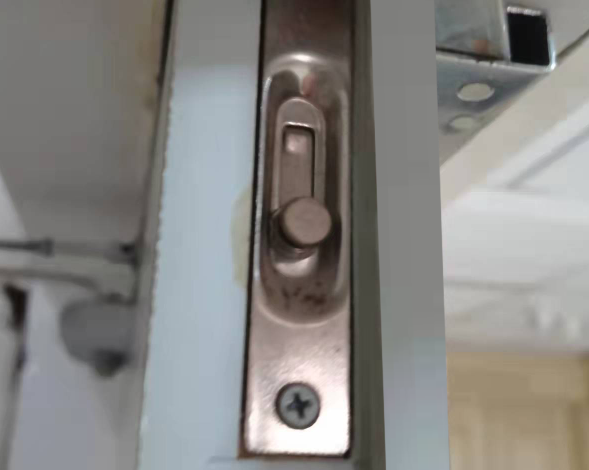

6、防火插销


安装在双扇防火门或多扇防火门的相对固定一侧的门扇上。




7、防火锁(防火门锁具)


防火门安装的门锁应是防火锁。在门扇的有锁芯机构处,防火锁均应有执手或推杠机构,不允许以圆形或球形旋钮代替执手(特殊部位使用除外,如管道井门等。)


在通道门中,根据设计需求不一样,对锁具的使用情况也不一样。


锁具的使用大致可以分为三种情况:一是带钥匙的通道锁。二是不带钥匙的通道锁,即简易通道锁。三是不使用锁具,直接采用通道把手。



防火锁:一般用于甲级防火门和乙级防火门,防火锁体规格25mm宽200mm高(装锁螺丝4mm直径)


管井检修门用专用防火锁具锁定关闭。


8、管井锁

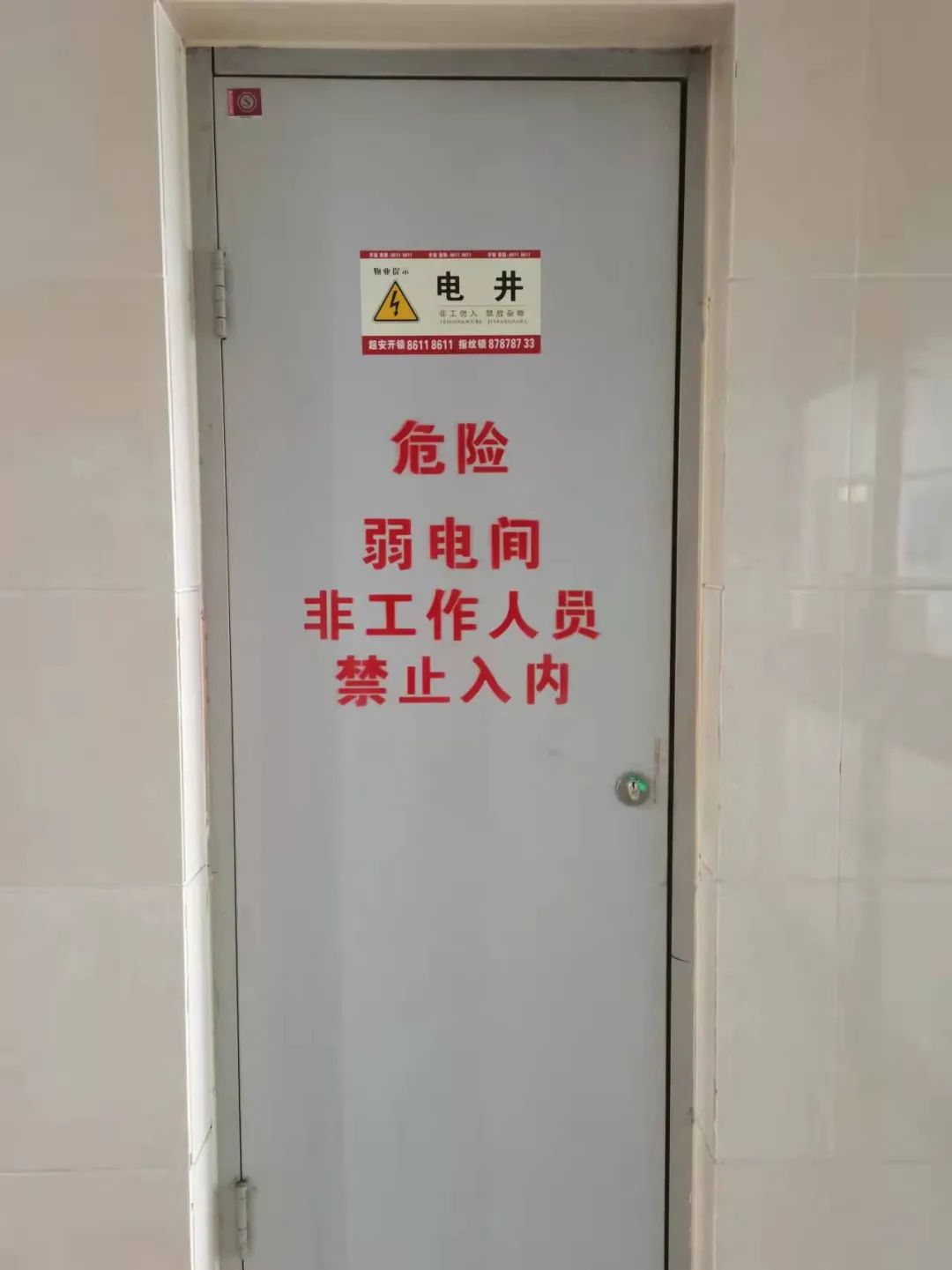

管井锁:一般用于丙级门

丙级防火门一般用于管道井,水井间,电井间。管井锁体规格25mm宽145mm高(装锁螺丝4mm直径)



9、防火玻璃

防火门上如镶嵌玻璃,应采用防火玻璃,其耐火性能应符合对应类别的防火门条件。


10、防火合页(铰链)

铰链是将门和门框相互连接的部件,主要起到支撑门体的作用。



3
防火门的分类



1、按材质分类

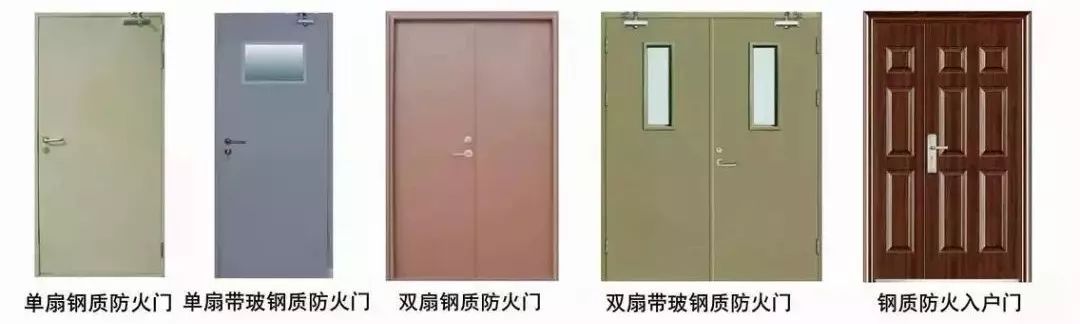

防火门按材质分类可以分为:木质防火门、钢质防火门、钢木质防火门以及其他材质防火门,常用的防火门是木质防火门和钢质防火门


钢质防火门是用防火阻燃材料制成的具有耐火稳定性、完整性和隔热性的门,主要用于建筑防火分区的防火墙开口、楼梯间出入口、疏散走道、管道井口等处,平常用于人员通行,在发生火灾时可起到阻止火焰蔓延和防止燃烧烟气流动,同时,起到密封的作用。关注图图规范


木质防火门和钢质防火门最大的区别就是他们所用的材料不同,另外就是他们对防火所采用的阻燃处理方法不同,木质防火门是通过对木质材料采用特殊的处理已达到防火的目的,而钢质防火门是加装阻燃材料而起到阻燃的目的。


而需要注意的是木质防火门和钢质防火门耐火极限都分为甲、乙、丙防火门,它们的耐火时间也是一样的。


2、按耐火性能分类


防火门基于耐火极限分为三种:

甲级防火门(耐火极限≥1.5小时)

乙级防火门(耐火极限1小时)

丙级防火门(耐火极限0.5小时)


下面来具体看下:


(1)、三种等级防火门


、甲级防火门


防火门等级划分中的甲级防火门是消防设备中的重要组成部位,是社会防火中的重要一步,甲级防火门的质量和使用关系着防火成败问题。


甲级防火门的材质有钢质和木质,甲级防火门的耐火时间为不小于1.5小时,只有满足这一点才能被称为甲级防火门。


甲级防火门的内部一般采用的珍珠岩,少量的也会采用蛭石防火板、发泡门芯板、MC符合材料等等防火材料,在一些防火性能要求比较严格的地方一般都是安装的是甲级防火门。


、乙级防火门


防火门等级划分中的乙级防火门在家庭防火中使用的比较广泛,它是家庭防火的关键一步。


乙级防火门的耐火时间不低于1.0小时,乙级防火门的使用对我们家庭防火具有非常重要的作用,使我们的生命和财产得到了很好的保护。关注图图规范


、丙级防火门


防火门等级划分中的丙级钢质防火门材质一般选用的是冷轧钢板和不锈钢,内填环保、健康的隔热材料。


在火灾发生时丙级防火门可以起到阻碍火势蔓延和减少烟气活动的作用,为人员的疏散提供宝贵的时间,保证人员的安全。


丙级防火门的耐火时间不低于0.5小时,丙级防火门使用的配件必须经过防火处理,满足规定的耐火极限。


(2)、甲、乙、丙各级防火门分别用在何处?


防火门作为建筑物防火分隔的措施之一,通常用在防火墙上、楼梯间出入口或管井开口部位,以防止烟、火的扩散和蔓延。


a、在需要开门的防火墙和防火构件上设置
甲级防火门


b、疏散楼梯及前室设置乙级防火门
防火分区至避难走道入口处应设置防烟前室,前室的使用面积不应小于6.0㎡,开向前室的门应采用甲级防火门,前室开向避难走道的门应采用乙级防火门。当发生火灾时,防火门可以在一定时间内阻断火灾和烟气蔓延,保证人员逃生。


c、竖向管井设置
丙级防火门
电缆井、管道井、排烟道、排气道、垃圾道等竖向井道,需要设置丙级防火门,防止火灾和烟气通过竖井或管道井蔓延。



d
重要设备间需要设置相应等级的防火门
重要设备间需要设置防火门,以保护设备安全,常用的设备间有:变配电室(甲级)、通风空气调节机房(甲级)、消防水泵房(甲级)、电梯机房(甲级)、发电机房(甲级)、储油间(甲级)、消防控制室(乙级)、灭火设备室(乙级)。关注图图规范



4
防火规范中对三种等级防火的相关要求



3.3.1-2 除麻纺厂房外,一级耐火等级的多层纺织厂房和二级耐火等级的单、多层纺织厂房,其每个防火分区的最大允许建筑面积可按本表的规定增加0.5倍,但厂房内的原棉开包、清花车间与厂房内其他部位之间均应采用耐火极限不低于2.50h的防火隔墙分隔,需要开设门、窗、洞口时,应设置甲级防火门、窗


3.3.5 办公室、休息室设置在丙类厂房内时,应采用耐火极限不低于2.50h的防火隔墙和1.00h 的楼板与其他部位分隔,并应至少设置1 个独立的安全出口。如隔墙上需开设相互连通的门时,应采用乙级防火门


3.3.7 厂房内的丙类液体中间储罐应设置在单独房间内,其容量不应大于5m³。设置中间储罐的房间,应采用耐火极限不低于3.00h的防火隔墙和1.50h的楼板与其他部位分隔,房间门应采用甲级防火门


3.3.9 办公室、休息室设置在丙、丁类仓库内时,应采用耐火极限不低于2.50h的防火隔墙和1.00h的楼板与其他部位分隔,并应设置独立的安全出口。隔墙上需开设相互连通的门时,应采用乙级防火门


3.6.10 有爆炸危险区域内的楼梯间、室外楼梯或有爆炸危险的区域与相邻区域连通处,应设置门斗等防护措施。门斗的隔墙应为耐火极限不应低于2.00h的防火隔墙,门应采用甲级防火门并应与楼梯间的门错位设置

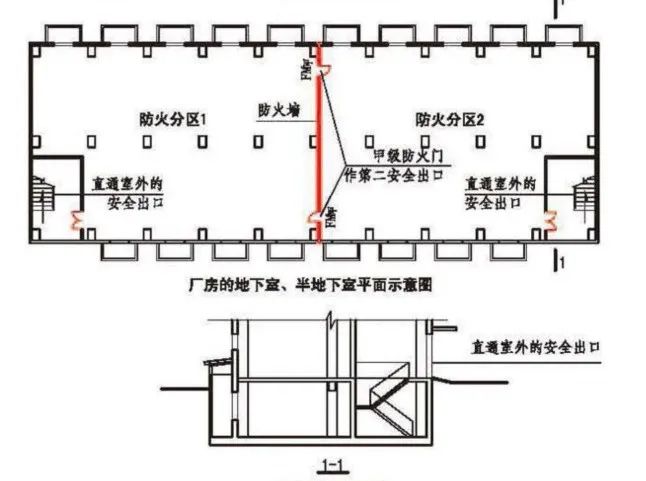

3.7.3 地下或半地下厂房(包括地下或半地下室),当有多个防火分区相邻布置,并采用防火墙分隔时,每个防火分区可利用防火墙上通向相邻防火分区的甲级防火门作为第二安全出口,但每个防火分区必须至少有1 个直通室外的独立安全出口。


3.7.3 图示


3.8.2 每座仓库的安全出口不应少于2个,当一座仓库的占地面积不大于300㎡时,可设置1个安全出口。仓库内每个防火分区通向疏散走道、楼梯或室外的出口不宜少于2个,当防火分区的建筑面积不大于100时,可设置1个出口。通向疏散走道或楼梯的门应为乙级防火门

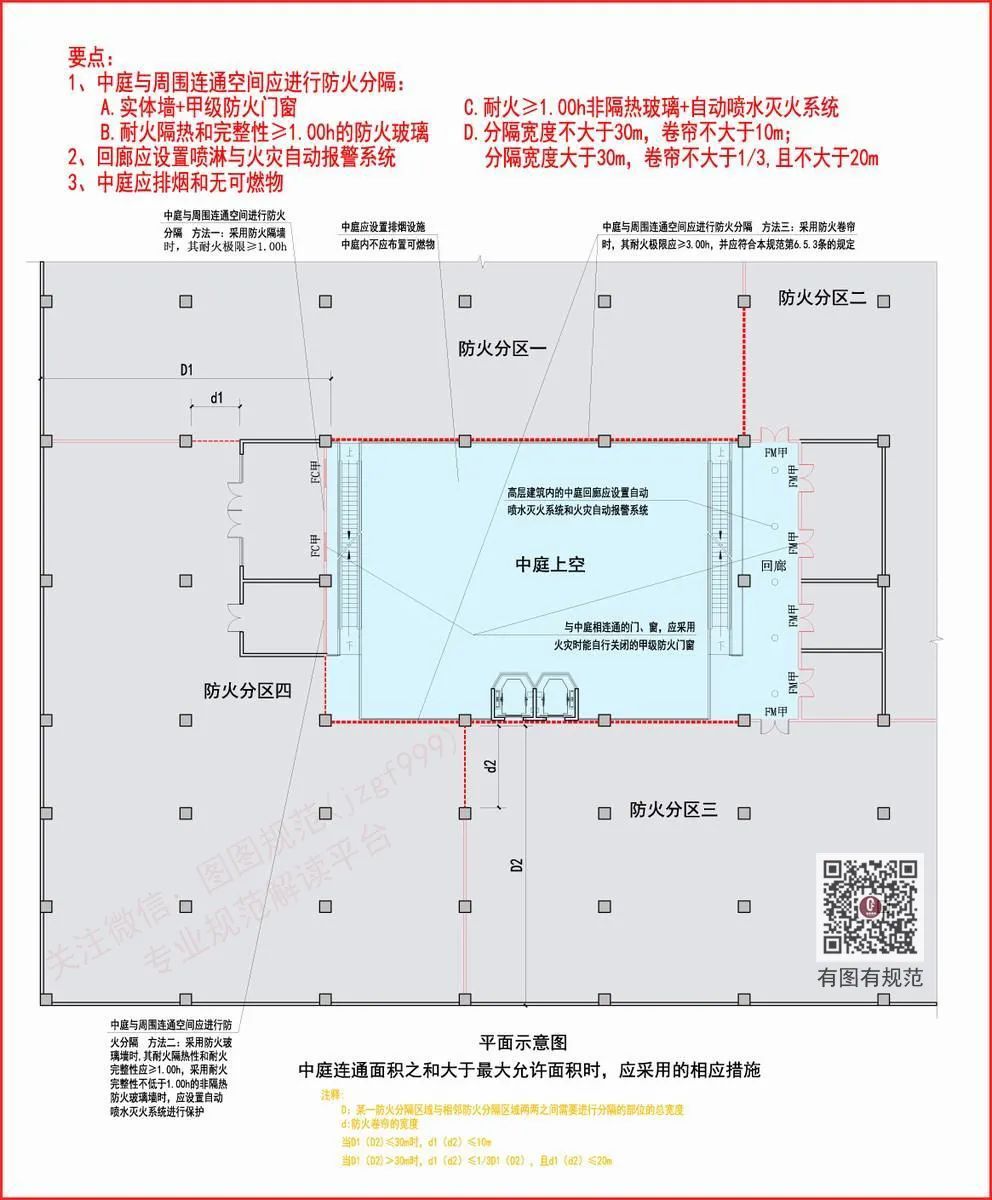

5.3.2 建筑内设置中庭时,其防火分区的建筑面积应按上、下层相连通的建筑面积叠加计算;当叠加计算后的建筑面积大于本规范第5.3.1 条的规定时,应符合下列规定:

  1 与周围连通空间应进行防火分隔:采用防火隔墙时,其耐火极限不应低于1.00h;采用防火玻璃墙时,其耐火隔热性和耐火完整性不应低于1.00h,采用耐火完整性不低于1.00h 的非隔热性防火玻璃墙时,应设置自动喷水灭火系统进行保护;采用防火卷帘时,其耐火极限不应低于3.00h,并应符合本规范第6.5.3 条的规定;与中庭相连通的门、窗,应采用火灾时能自行关闭的甲级防火门、窗。



5.3.5 总建筑面积大于20000m2的地下或半地下商店,应采用无门、窗、洞口的防火墙、耐火极限不低于2.00h的楼板分隔为多个建筑面积不大于20000的区域。相邻区域确需局部连通时,应采用下沉式广场等室外开敞空间、防火隔间、避难走道、防烟楼梯间等方式进行连通,并应符合下列规定:

  4 防烟楼梯间的门应采用甲级防火门


5.4.5 医院和疗养院的病房楼内相邻护理单元之间应采用耐火极限不低于2.00h 的防火隔墙分隔,隔墙上的门应采用乙级防火门设置在走道上的防火门应采用常开防火门


5.4.7 剧场、电影院、礼堂宜设置在独立的建筑内;采用三级耐火等级建筑时,不应超过2 层;确需设置在其他民用建筑内时,至少应设置1 个独立的安全出口和疏散楼梯,并应符合下列规定:

   1 应采用耐火极限不低于2.00h 的防火隔墙和甲级防火门与其他区域分隔


5.4.9 歌舞厅、录像厅、夜总会、卡拉OK 厅(含具有卡拉OK 功能的餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(不包括洗浴部分)、网吧等歌舞娱乐放映游艺场所(不含剧场、电影院)的布置应符合下列规定:关注图图规范

   6 厅、室之间及与建筑的其他部位之间,应采用耐火极限不低于2.00h 的防火隔墙和1.00h 的不燃性楼板分隔,设置在厅、室墙上的门和该场所与建筑内其他部位相通的门均应采用乙级防火门


5.4.12-3 锅炉房、变压器室等与其他部位之间应采用耐火极限不低于2.00h 的防火隔墙和1.50h 的不燃性楼板分隔。在隔墙和楼板上不应开设洞口,确需在隔墙上设置门、窗时,应采用甲级防火门、窗


5.4.12-4 锅炉房内设置储油间时,其总储存量不应大于1m³,且储油间应采用耐火极限不低于3.00h 的防火隔墙与锅炉间分隔;确需在防火隔墙上设置门时,应采用甲级防火门


5.4.13-3 布置在民用建筑内的柴油发电机房应采用耐火极限不低于2.00h 的防火隔墙和1.50h 的不燃性楼板与其他部位分隔,门应采用甲级防火门


5.4.13-4 机房内设置储油间时,其总储存量不应大于1m³,储油间应采用耐火极限不低于3.00h 的防火隔墙与发电机间分隔;确需在防火隔墙上开门时,应设置甲级防火门


5.4.14-3 供建筑内使用的丙类液体燃料,其储罐应布置在建筑外,当设置中间罐时,中间罐的容量不应大于1m³,并应设置在一、二级耐火等级的单独房间内,房间门应采用甲级防火门

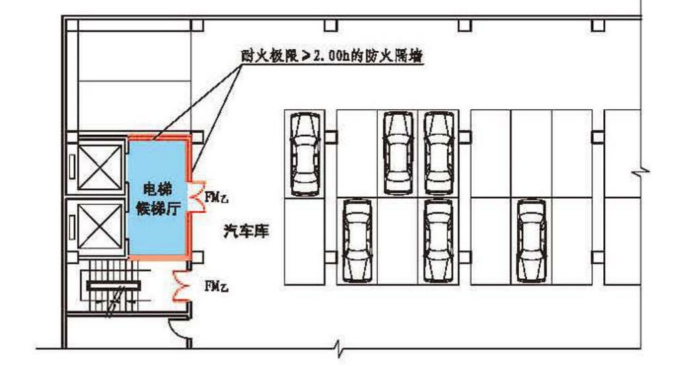

5.5.6 直通建筑内附设汽车库的电梯,应在汽车库部分设置电梯候梯厅,并应采用耐火极限不低于2.00h 的防火隔墙和乙级防火门与汽车库分隔


5.5.6 图示


5.5.23-4 建筑高度大于100m 的公共建筑,应设置避难层(间)。避难层(间)应符合下列规定:

   4 避难层可兼作设备层。设备管道宜集中布置,其中的易燃、可燃液体或气体管道应集中布置,设备管道区应采用耐火极限不低于3.00h 的防火隔墙与避难区分隔。管道井和设备间应采用耐火极限不低于2.00h 的防火隔墙与避难区分隔,管道井和设备间的门不应直接开向避难区;确需直接开向避难区时,与避难层区出入口的距离不应小于5m,且应采用甲级防火门


5.5.24-3 高层病房楼应在二层及以上的病房楼层和洁净手术部设置避难间。避难间应靠近楼梯间,并应采用耐火极限不低于2.00h 的防火隔墙和甲级防火门与其他部位分隔

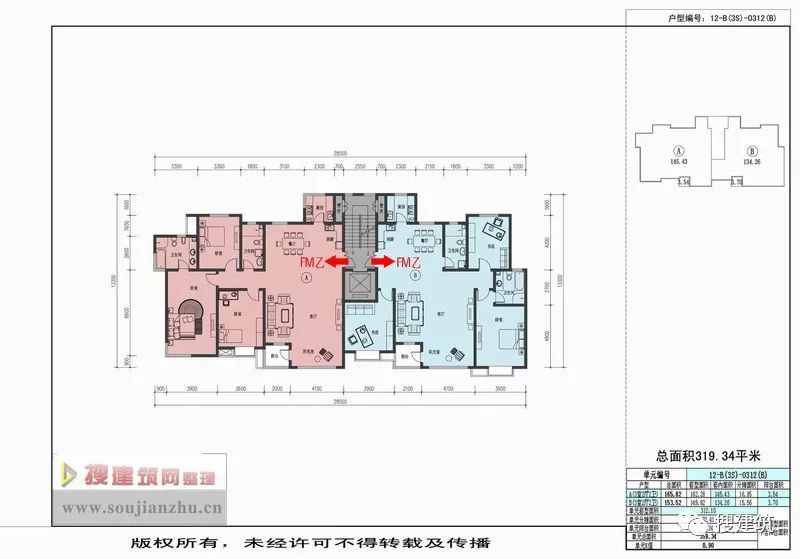

5.5.26 建筑高度大于27m,但不大于54m的住宅建筑,每个单元设置一座疏散楼梯时,疏散楼梯应通至屋面,且单元之间的疏散楼梯应能通过屋面连通,户门应采用乙级防火门

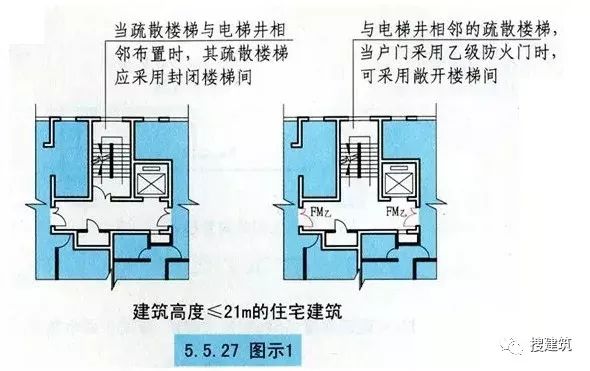

5.5.27 住宅建筑的疏散楼梯设置应符合下列规定:

  1 建筑高度不大于21m 的住宅建筑可采用敞开楼梯间;与电梯井相邻布置的疏散楼梯应采用封闭楼梯间,当户门采用乙级防火门时,仍可采用敞开楼梯间;




  2 建筑高度大于21m、不大于33m 的住宅建筑应采用封闭楼梯间;当户门采用乙级防火门时,可采用敞开楼梯间;关注图图规范


  3 建筑高度大于33m 的住宅建筑应采用防烟楼梯间。户门不宜直接开向前室,确有困难时,每层开向同一前室的户门不应大于3 樘且应采用乙级防火门。


6.1.5 防火墙上不应开设门、窗、洞口,确需开设时,应设置不可开启或火灾时能自动关闭的甲级防火门、窗


6.2.1 剧场等建筑的舞台与观众厅之间的隔墙应采用耐火极限不低于3.00h 的防火隔墙。

    舞台上部与观众厅闷顶之间的隔墙可采用耐火极限不低于1.50h 的防火隔墙,隔墙上的门应采用乙级防火门


6.2.2 医疗建筑内的手术室或手术部、产房、重症监护室、贵重精密医疗装备用房、储藏间、实验室、胶片室等,附设在建筑内的托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人照料设施,应采用耐火极限不低于2.00h的防火隔墙和1.00h的楼板与其他场所或部位分隔,墙上必须设置的门、窗应采用乙级防火门、窗


6.2.3 建筑内的下列部位应采用耐火极限不低于2.00h 的防火隔墙与其他部位分隔,墙上的门、窗应采用乙级防火门、窗,确有困难时,可采用防火卷帘,但应符合本规范第6.5.3 条的规定。


6.2.7 附设在建筑内的消防控制室、灭火设备室、消防水泵房和通风空气调节机房、变配电室等,应采用耐火极限不低于2.00h 的防火隔墙和1.50h 的楼板与其他部位分隔。      通风、空气调节机房和变配电室开向建筑内的门应采用甲级防火门,消防控制室和其他设备房开向建筑内的门应采用乙级防火门


6.2.8 冷库的库房与加工车间贴邻建造时,应采用防火墙分隔,当确需开设相互连通的开口时,应采取防火间隔等措施进行分隔,间隔两侧的门应为甲级防火门。当冷库的氨压缩机房与工车间贴邻时,应采用不开门窗洞口的防火墙分隔。


6.2.9-2 电缆井、管道井、排烟道、排气道、垃圾道等竖向井道,应分别独立设置。井壁的耐火极限不应低于1.00h,井壁上的检查门应采用丙级防火门


6.4.2 封闭楼梯间除应符合本规范第6.4.1 条的规定外,尚应符合下列规定:

  3 高层建筑、人员密集的公共建筑、人员密集的多层丙类厂房、甲、乙类厂房,其封闭楼梯间的门应采用乙级防火门,并应向疏散方向开启;其他建筑,可采用双向弹簧门;

  4 楼梯间的首层可将走道和门厅等包括在楼梯间内形成扩大的封闭楼梯间,但应采用乙级防火门等与其他走道和房间分隔。


6.4.3 防烟楼梯间除应符合本规范第6.4.1 条的规定外,尚应符合下列规定:

  4 疏散走道通向前室以及前室通向楼梯间的门应采用乙级防火门

  6 楼梯间的首层可将走道和门厅等包括在楼梯间前室内形成扩大的前室,但应采用乙级防火门等与其他走道和房间分隔


6.4.4 除通向避难层错位的疏散楼梯外,建筑内的疏散楼梯间在各层的平面位置不应改变。

    除住宅建筑套内的自用楼梯外,地下或半地下建筑(室)的疏散楼梯间,应符合下列规定:

  2 应在首层采用耐火极限不低于2.00h 的防火隔墙与其他部位分隔并应直通室外,确需在隔墙上开门时,应采用乙级防火门

  3 建筑的地下或半地下部分与地上部分不应共用楼梯间,确需共用楼梯间时,应在首层采用耐火极限不低于2.00h 的防火隔墙和乙级防火门将地下或半地下部分与地上部分的连通部位完全分隔,并应设置明显的标志。


6.4.5-4 通向室外楼梯的门应采用乙级防火门,并应向外开启


6.4.10 疏散走道在防火分区处应设置常开甲级防火门


6.4.13-2 防火隔间的门应采用甲级防火门


6.4.14-5 防火分区至避难走道入口处应设置防烟前室,前室的使用面积不应小于6.0㎡,开向前室的门应采用甲级防火门前室开向避难走道的门应采用乙级防火门


7.3.6 消防电梯井、机房与相邻电梯井、机房之间应设置耐火极限不低于2.00h 的防火隔墙,隔墙上的门应采用甲级防火门


12.1.7-5 双孔隧道应设置人行横通道或人行疏散通道,隧道与人行横通道或人行疏散通道的连通处,应采取防火分隔措施,门应采用乙级防火门


12.1.9 隧道内的变电站、管廊、专用疏散通道、通风机房及其他辅助用房等,应采取耐火极限不低于2.00h 的防火隔墙和乙级防火门等分隔措施与车行隧道分隔。



5
常闭防火门与常开防火门 区别



1、常闭式防火门


常闭式防火门在平时呈关闭状态有人员走动时需要推开。


常闭防火门这种开启状态存在一定的缺点,由于防火门安装的地方通常是人员经常走动的通道,造成了一定的矛盾。特别是大型商场内人员流量大,如果在其内部的疏散楼梯间设置常闭式防火门,由于开闭频繁防火门很快就会损坏脱落,从而起不到防火作用形成火灾隐患。


2、常开式防火门


常开式防火门平时呈开启状态火灾时自动关闭。


由于平时保持开启状态使人员通行便利通风采光方便,在火灾情况下能自行关闭起到隔烟阻火作用,从而彻底解决了防火门平时关闭而给人员通行带来的不便以及防火门因经常开关而造成的人为损坏同时又保证了消防安全。


因此在一些大型商场的疏散楼梯间应设置常开防火门,平时呈开启状态,发生火灾时通过各种传感器控制闭门器关门。



6
哪种情况下使用常开或常闭防火门



设置在建筑内经常有人通行处的防火门宜采用常开防火门,也就是说,建筑公共部位(交通核)包括防烟楼梯间、消防电梯前室与合用前室等部位的防火门应为常开防火门,门厅疏散过道处设的防火门也应为常开防火门。


除允许设置常开防火门的位置外,其他位置的防火门均应采用常闭防火门。也就是说设计时除图纸中注明为常开防火门外,其它防火门都应是常闭防火门。


这就要求设计人员在选用防火门时,若规范要求为常开防火门必须在门窗表中注明审查人员可据此进行审查。
