深圳水围天桥---英国安托士建筑设计

发布日期:2022年11月01日 关注度:21164
深圳水围天桥---英国安托士建筑设计
  • 设计单位

  • 地址

    深圳市福田区福强路
  • 主创建筑师

    范铁(Tie Fan)
  • 建筑面积

    70.5m(桥梁跨度)
  • 项目年份

    2017
  • 摄影

    Elton
  • 设计团队

    李晓雪 Slavo Siska 吴晓丽 张晓莹
  • 客户

    福田区政府
  • 公司网站

    www.atdesignoffice.com
  • 竣工时间

    2020
  • 合作方

    深圳市综合交通设计研究院
  • 联系邮箱

    hliu@atdesignoffice.com
  • 品牌

    Zintek 意锌,Fujitec富士达,NVC雷士照明,戊戍装饰

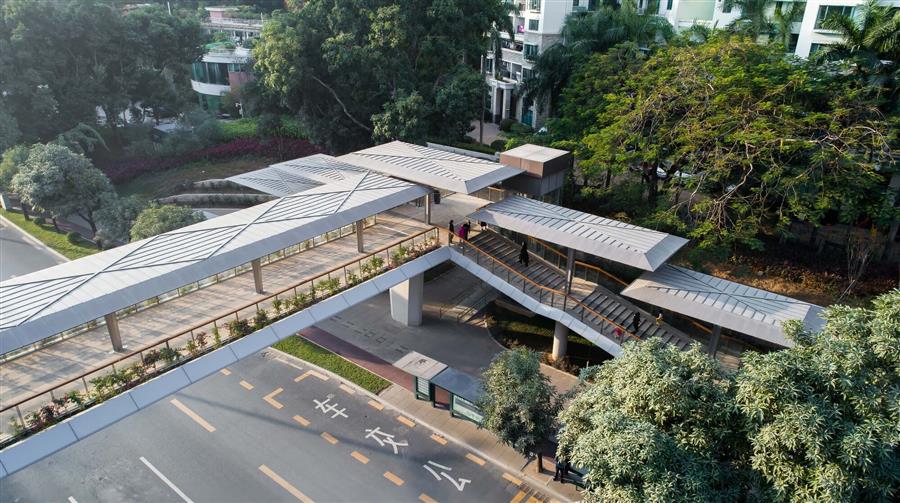

深圳水围天桥位于深圳福田区主干道福强路上,桥梁跨度70.5m,这个人行天桥连接着皇岗公园、众多学校与居民区。由于城市车辆的不停增长,斑马线已经变成了危险而又低效的过街方式。我们把城市里的人行天桥定义为城市立体慢行系统的一个重要组成部分,如何在过街的瞬间给与人独特的体验,并赋予了这个公共建筑品质感和仪式感。



独柱伞状结构,视线通透

深圳水围天桥雨棚设计不同于普通天桥两边立柱的支撑结构,采用了独柱伞状钢结构完成对桥梁屋面的支撑,视线更通透,使行人步行在天桥上时,能够毫无阻拦的欣赏天桥两边的景观,将深圳一年四季的美景尽收眼底。这一设计依据人们在通过天桥时倾向于望向天桥两边和欣赏城市的街景的习惯,为人们在穿过天桥时提供更美好的行走体验。



预制体建造,绿色施工

建设天桥的初衷是为了方便人们通行,减少交通堵塞,然而许多天桥的建设带来的是漫长的施工时间,和施工过程中大量的尘土,造成一定程度交通拥堵和空气污染,使人们避而远之。



Atdesignoffice在设计中采用预制装配的建造方式有效解决了这一问题。主桥雨棚的设计采用大型钢结构预制构件。预制在工厂浇制而非在最后的施工现场。对于建筑工人来说,工厂中相对稳定的工作环境比复杂的工地作业安全系数更高;建筑构件的质量和工艺通过机械化生产,能得到更好地控制;机械化生产对人工的需求更少,随着人工成本的不断升高,规模化生产的预制件成本优势会愈加明显。极大缩短了施工时间,实现绿色施工。



巧用雨水,节能环保

天桥的雨棚设置沿雨棚檐口滴入桥面花槽。主桥桥面利用铺装层设置双向1%的横坡,结合纵向坡度可以将桥面水收集至天桥端部,通过桥面排水管引入花槽。花槽利用纵坡收集花槽水至端部,花槽端部设置横向排水管,接入箱梁内部的纵向排水管。纵向排水管在天桥两端设置立管,沿主桥墩下行至地面绿化带排水。



细节把控,品质突出

随着夜幕的降临,天桥的灯光也悄然升起,更凸显出天桥的品质与内涵。主桥梁上的灯光采用条状灯带,配合伞状结构的柱体,在地面上形成X形的光影,在夜幕中影影绰绰,趣味横生。在主桥梁底部,表面上采用内凹型的设计,添加均匀的洗墙灯照射,在夜色中呈现别致的光影效果,当司机驱车经过桥底,细腻的设计也会驱散一些日常的枯燥和单调吧。



木色顶棚,与自然融合

天桥主桥扶手外侧设置了绿化带,植物选用三角梅,花期可从可从11月起至第二年6月,而在天桥附近道路上,选用三角梅,福建茶,希美丽三种不同花期与颜色的底层植物,搭配鸡蛋花树,小叶紫薇中层植物,高层植物则选用了香樟。植物的搭配错落有致,四季不同。天桥色调以木色为主,顶棚底面采用的仿木纹钢板,满足了其遮阳、避雨功能的同时,浅黄色的木色调给人以温暖的视觉感,与周围的绿化景观融为一体,浑然天成。



屋面材料,严选细致

屋面采用钛锌板立边咬合系统 (Standing Seam Roof System),立边咬合的核心构成是点支撑金属屋面系统,基于直立锁边咬合设计的特殊屋面板型,这种设计主要针对大跨度自支承式屋面/墙面系统。屋面板块的连接方式是板块与板块的肋边咬合形成密合的连接,在屋面上看不见任何穿孔,因为支承的方式是隐藏在面板之下的。钛锌板立边双咬合系统,第一次通过机械咬合,第二次咬合则由人工咬合完成,特制固定座可解决因热胀冷缩所产生的板块应力,避免结构物的破坏。



无障碍设计,畅通无阻

深圳水围天桥的设计考虑到老年人、残疾人、儿童、携带行李者,携自行车者的使用,在天桥两侧配备了两台垂直电梯,行人可通过电梯上下天桥,满足了弱势群体及行动障碍人士的过节需求,提高天桥的舒适性与便利性。随着天桥美化工程的推展,迎接着十四五规划推进基础设施建设、推动绿色发展,促进人与自然和谐共生的展望。




▲ 平面图

▲ 平面图

▲ 立面图

▲ 透视图

▲ 细部节点

▲ 细部节点

▲ 轴测分析图
