捷克·Nymburk 人行天桥---Strasky, Husty and partners (SHP)

Strasky,Husty and partners (SHP)
发布日期:2022年08月27日 关注度:30656
捷克·Nymburk 人行天桥---Strasky, Husty and partners (SHP)
  • 设计单位

    Strasky, Husty and partners (SHP)
  • 地址

    捷克
  • 建筑面积

    2452平方米
  • 项目年份

    2021


这座人行和自行车桥位于城市的历史中心和城镇郊区"Zálabí"之间,连接着沿河两岸的自行车和人行小道。由于它位于历史上的拱桥附近,所以它也是由拱形结构形成的,但它的跨度较长,在河中没有支撑物。桥梁结构由两个向外倾斜的钢拱门组成,上面悬挂着预应力混凝土的桥面。拱门的高度是这样选择的:在主要部分,拱门位于行人的头顶上,因此不会妨碍他们对历史名城的清晰视野,同时,它也不会遮挡沿河行走的人们对历史名桥的视线。



桥面全长203.80 m,桥面由8跨连续梁组成,跨度为16.41 ~ 71.93 m,桥面宽5.50 m的预应力混凝土桥面采用钢拱悬吊在河面上。拱门跨度为103.17米,垂直高度为11.25米。桥梁几何形状保证桥面纵向坡度不大于7.70%。


典型的吊杆是由钢筋形成的。在带有拱门的甲板的投影处,相互连接是在架设过程中由可移动的钢铰链形成的。这些铰链在架设完成后被铸成短块。



桥梁的中间部分在岸边组装,随后漂浮到桥址,在那里被悬挂在竖立的塔架上并被提升到设计位置。然后,拱形弹簧和边跨的桥面被建造。设计假设和工作质量通过静态和动态负载试验得到了验证。

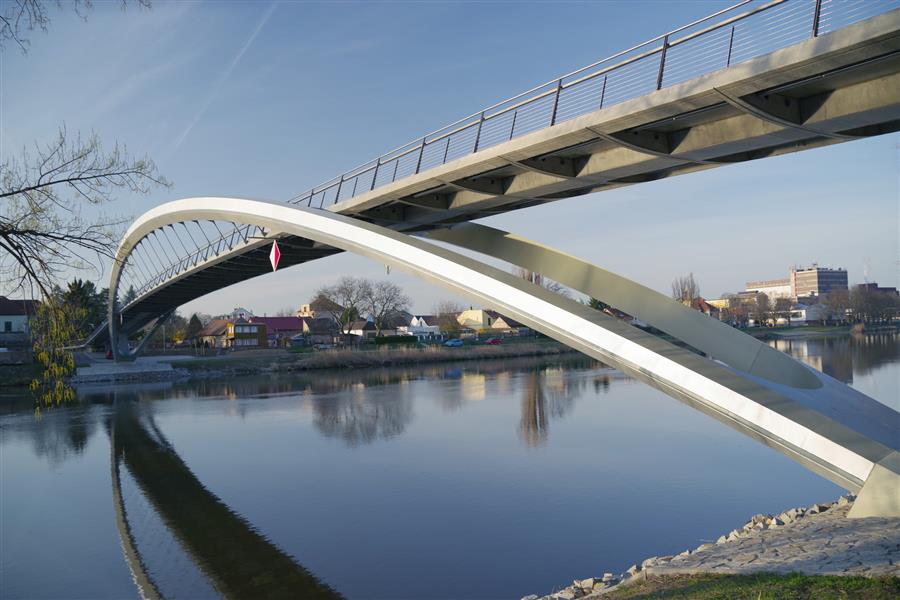

这座桥形成了一个半整体的结构体系,其中主要承重构件——拱肋被固定在底座上,并与桥面框架连接。由高强度混凝土制成的桥面具有坚固的横截面,易于检查和维护,拱肋具有封闭的单细胞横截面,焊接密封横截面并保证水密性和气密性。肋骨的形状简单明了,横向稳定性是由悬挂在倾斜吊架上的桥面提供的。因此,不需要拱形支撑或支持甲板的横向梁。



这座桥位于老拱桥附近,采用了类似的结构体系,但其更大的跨度和干净的形状表达了科学技术的进步。结构轻盈透明,钢元素被漆成灰绿色,因此桥不会压倒现有的桥梁,而是对其进行了补充。桥梁尊重城市尺度,它由具有人性化维度的元素组成,它对使用者来说是舒适的,它的运动由行人或风的运动引起,不会对使用者造成不愉快的感觉。这座桥的建造对河流和美丽的Polabian景观的交通影响最小。



立面图


模型图


模型图


模型图


模型图


模型图

设计构思图
