江门·鼓楼水岸木桥 --- 罗宇杰工作室LUO studio

罗宇杰工作室LUO studio
发布日期:2022年03月04日 关注度:60392
江门·鼓楼水岸木桥 --- 罗宇杰工作室LUO studio
  • 业主

    江门华侨城投资发展有限公司
  • 设计团队

    罗宇杰工作室LUO studio
  • 设计人(兼施工指导

    罗宇杰 卢焯健 王蓓蕾
  • 结构顾问

    栾栌构造设计事务所
  • 施工组织

    深圳市振辉建筑工程有限公司
  • 木材供应方

    上海圣特豪森木结构有限公司、辽宁金柏胜木结构科技有限公司
  • 灯具供应厂家

    广东流星宇数码照明有限公司
  • 地址

    中国广东省江门市古劳水乡
  • 摄影

    金伟琦
  • 视频制作

    金伟琦 肖石明
  • 总面积

    166平米
  • 桥体尺寸(木结构部分长、宽、高)

    25.2m*7.3m*8.6m
  • 材料:

    松木、混凝土、铝板、玻璃
  • 设计时间

    2021年3月
  • 完工时间

    2022年1月


背景:农村振兴。江门市鼓楼因其独特的潮坪地貌,形成了利用水系挖塘筑丘捕鱼、农耕的传统。由于水系和鱼塘在当地村落中占地面积大,形成碎片化的空间格局,许多桥梁被水分割开来连接起来。随着粤港澳大湾区城市化进程的加快,许多当地村民放弃了传统的捕鱼生活方式,开始过上更都市化的生活。因此,以捕鱼为生的水乡逐渐消失。鼓楼滨水区是华侨城在乡村振兴背景下开发的生态文化旅游度假区,旨在在保留土丘池塘独特空间肌理的前提下,将乡村发展与当地乡村文化背景相结合。度假村保持了当地基本水系的形式,同时将自然教育、亲子娱乐、渔业和畜牧业活动有机地结合在一起。度假村的这些业务需要在某些地区建立几座桥梁,以方便人员和渔船的移动。






拱形木桥。在渔业文明时期,道路不发达,因此水系成为交通和物流的重要通道。由于桥梁既要具有可步行性,又要保证桥下船只有更多的通行空间,因此我国传统的桥梁施工技术采用“拱”的方式,为桥下船只创造通行空间,提高结构的有效性。由于木材资源丰富,中国南方有用材建桥的传统。

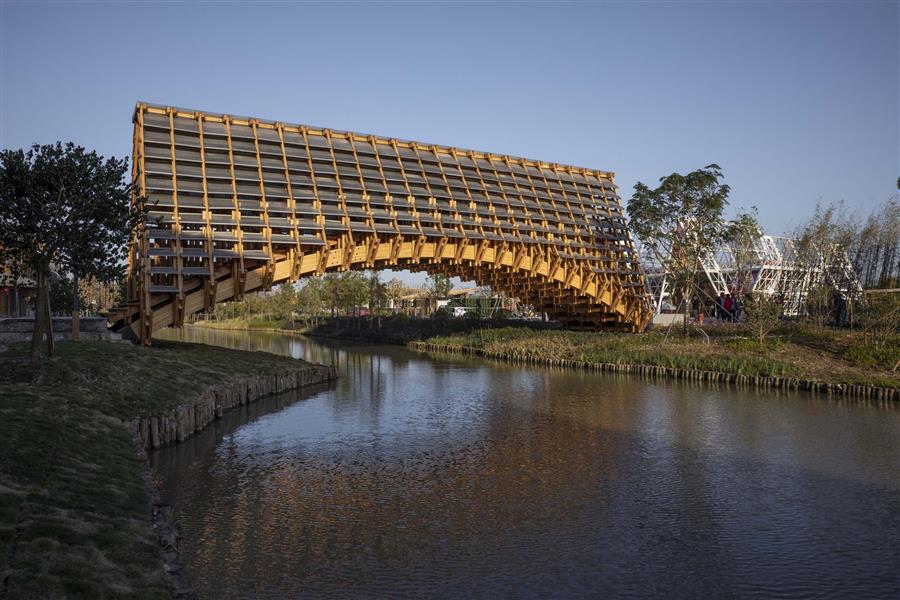

这个项目是一座木桥,是鼓楼海滨度假区众多木桥中的一座。为了区别于城市建筑,复兴传统乡村文化,LUO工作室采用了天然木质材料建造了一座拱桥。该度假村为小型渔船和大型旅游船提供了通道。为了使各种尺寸的船只能够顺利通过桥下,高出正常水位1.35米的拱桥底部承重平台,与2.8米的拱桥结构相结合,形成高出正常水位4米以上的空间。这符合大型游船通过的通关要求。根据地质调查,大桥跨度为25.2m。通过结构计算和施工分析,LUO工作室采用3根大曲线梁作为主要结构构件,并以2.8间距平行排列。在充分考虑制造和运输成本的基础上,将每根主梁在适当的位置分成三段,在现场用钢加固螺栓连接组装,形成完整的木梁。






在桥上设置有顶棚的走廊。山脊位于一个密集的传统商业街区域和一个儿童游乐区之间的联合区域。LUO工作室在木桥上创造了一个相对“封闭”的廊道空间,不同于度假村内其他开放式的景观桥。其目的是强调从“实用”的商业街区域到相对“梦幻”的儿童游乐区的过渡,让游客在移动过程中感受到仪式感。






在桥上建廊道是一个古老的传统,可以追溯到春秋战国时期。最初的目的是加强桥梁结构,抵御雨水和潮湿,保持木材干燥,防止其腐蚀。该项目也继承了古代廊桥的建造智慧。有顶走廊增强了整体结构的稳定性,并保护下方的拱形木结构免受日晒雨淋。由于定时器桥所处的珠江三角洲西部地区雨量充沛,因此走廊的建设形式相对封闭。走廊空间的外部覆盖了多层金属板,有效地保护了空间免受雨水侵袭,同时也为空间创造了一种凝聚力。






覆盖式走廊建设。由小截面木构件组成的次结构体系,除了承担截面尺寸为600mm*300mm桥梁主体荷载的三根大木构拱梁外,其余木构件均采用小截面。它们可以是100mm*100mm或100mm*50mm。小的木制构件被联锁并锚定在三个主要的拱形梁上,作为上下两层的副梁。此外,这些子梁的两端与向上的分量结合,形成一个稳定的三角形力。






桥顶的平面是一个完全的矩形。桥侧立面的上、左、右边缘也是矩形轮廓,而只有下边缘是自然曲线。这产生了走廊空间的高度变化,两侧较高,中间较低。为了保证廊道空间的结构稳定性,设计团队在中间部分设置了水平连杆,并在两侧增加了两个观景平台,也避免了从出入口观看廊道空间时的单调感。小剖面的子结构系统不仅增强了走廊空间的结构感,也将精致的工艺和细节展现给游船上的游客,给他们一种独特的视觉体验。






施工模块和材料规范。小型木构件之间的间隔很小。相邻子结构之间的间距相等地设为1000mm。这与台阶的尺度和金属外观完美匹配。相邻的子梁之间,在拱的陡峭部分设置三级台阶,在平缓部分设置两级台阶。每块外金属板的长度控制在900mm左右,适合制造、运输和安装。900毫米长的木框架也提供了一个合适的空间,供一个人站立、倾斜和休息。






顶部灯,侧面和底部的间隙。走廊相邻上下台阶间隙为70mm。走廊空间外立面的层状金属板之间设置了约200mm的间隙。走廊屋顶中间设置1500毫米宽的采光带。当游客从两端的入口缓缓进入走廊空间时,可以通过台阶之间的狭窄缝隙看到桥下闪闪发光的水。当他们继续爬上桥时,明亮的光线被上下金属板折射,吸引他们通过侧缝向外看。这种特殊的“收集”观赏体验使这座木桥有别于其他开放式桥梁。当游客从两端穿过平台到达桥廊中心时,可以从顶部充分体验光与影,感受心灵的平静与开放。这样的设计形成了一个连续的空间节奏,逐渐达到高潮。






工业化和手工制作。所使用的材料由工厂按照工业化标准制造和加工,所有必要的木材和金属构件都经过现代工业技术和方法处理。在安装和施工过程中,只有三根主梁被大型机械吊装。所有其他后续施工步骤都完全适应当地环境,可通过工人的双手进行运输。整个施工过程不仅与周围的施工场地有效协调,利用高效的工业化方法,还传达出乡村的温暖和施工的“本土化”。

























▲ 总平面图



▲ 一层平面图



▲ 二层平面图



▲ 侧立面



▲ 剖面



▲ 剖轴侧



▲ 廊侧围护体构造分析



▲ 两端入口立面



▲ 木架变截面分析



▲ 桥顶-侧-底构造分解图
